Kontrola podawania gwoździ
Zastosowanie
Zadaniem systemu kontroli podawania gwoździ jest natychmiastowe wykrycie braku gwoździ, co gwarantuje eliminację wadliwych palet.
Wychodząc naprzeciw zapotrzebowaniom rynku opracowaliśmy w pełni funkcjonalny i autonomiczny system kontroli podawania gwoździ. Dzięki nowatorskiemu podejściu nasz produkt zapewnia prostotę w montażu, minimalizację kosztów modernizacji jak i projektowania automatyki nowych maszyn.
Prosty zarówno w implementacji jak i obsłudze system kontroli podawania gwoździ współpracuje ze sterownikiem PLC, w przypadku gdy, nie ma możliwości ingerencji w sterownik maszyny może pracować autonomicznie.
Nasz produkt znajduje zastosowanie w szerokiej gamie przemysłów gdzie występuje konieczność kontroli podawania drobnych elementów metalowych.
| NASZ SYSTEM | STANDARDOWE ROZWIĄZANIE | |
|---|---|---|
| CZAS WYKONANIA INSTALACJI | Minimalny (1 przewód do wszystkich czujników) | Duży (indywidualne przewody do każdego czujnika) |
| UŻYCIE PORTÓW IO PLC | Niewymagane przy pracy autonomicznej lub maksymalnie 4 porty IO | Do każdego inicjatora po 1 porcie IO |
| CZAS POŚWIĘCONY NA STWORZENIE APLIKACJI W PLC | Niewymagane przy pracy autonomicznej lub obsługa maksymalnie 4 portów IO | Obsługa tylu portów IO ile jest czujników |
| KOSZTY MONTAŻU NA MASZYNIE | Minimalne - niezależne od ilości czujników | Duże - rosną współmiernie z liczbą czujników (koszt przewodów, złączy….) |
W skład zestawu wchodzą
- Inicjatory pierścieniowe - dzięki unikatowej konstrukcji nasze inicjatory mogą być łączone równolegle używając tylko jednego kabla sygnałowego. Liczba tak podłączonych inicjatorów jest nieograniczona.

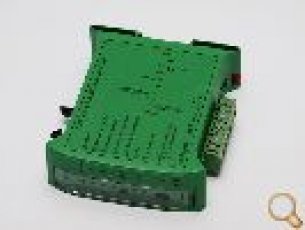

- Sterownik inicjatorów - pełni funkcję nadzoru nad inicjatorami i kontroluje liczbę dopuszczalnych braków gwoździ. Liczba dopuszczalnych braków jest konfigurowalna z poziomu sterownika i wynosi odpowiednio zero, jeden lub dwa brakujące gwoździe.
- Przewód ze złączami do połączenia równoległego inicjatorów.
- Sygnalizator dźwiękowy.
Zasada działania
Inicjatory są nałożone na węże prowadzące gwoździe. Przelatujący gwóźdź przez otwór inicjatora gasi czerwoną a zapala zieloną diodę na jego korpusie. Dzięki temu widać gdzie brakuje gwoździa. W zależności od konfiguracji dopuszczalnej liczby brakujących gwoździ i faktycznych braków wyróżniamy trzy tryby reakcji:
- gdy wszystkie gwoździe zostaną podane (wszystkie inicjatory palą się na zielono ) ruch belki w dół spowoduje skasowanie pamięci inicjatorów ( wszystkie inicjatory zapalą się na czerwono ) i system oczekuje na następne podanie gwoździ,
- gdy brakujących gwoździ jest tyle samo lub mniej co dopuszczalnych braków ,ruch belki w dół kasuje pamięć wszystkich inicjatorów i dodatkowo uruchamia krótki sygnał dźwiękowy sygnalizujący problem,
- gdy brakujących gwoździ jest więcej niż dopuszczalnych braków system nie zezwala na wbicie gwoździ i zatrzymuje pracę maszyny, pamięć inicjatorów nie jest kasowana więc widać przez które inicjatory nie wpadły gwoździe, dodatkowo uruchamia krótki sygnał dźwiękowy sygnalizujący problem.
Prosimy o kontakt w celu uzyskania szczegółowych informacji technicznych niezbędnych do zintegrowania naszego systemu z maszyną.
