Systemy testowe

Systemy testowe

Produkcja oprzyrządowania oraz bloków testowych, które wspomagają proces produkcji wiązek kablowych w celu zapewnienia wysokiej jakości produktu.

W systemach tych wykorzystujemy kodowanie konektorów - polega ono na wykonaniu gniazda, które odpowiada tylko danemu konektorowi. Gniazda konektorów są wyposażone w odpowiednie igły testowe adekwatnie do wiązki. Po odpowiednim rozłożeniu i montażu gniazd na stole, pracownik rozkłada poprawnie wiązkę, wykonuje odpowiednie operacje klipowania i następuje testowanie wiązki. Po wykonanym teście wiązka jest uwalniana.

Bloki testowe do testów elektrycznych

Blok testujący przeznaczony jest do testu złącza elektrycznego. Kostka zostaje zamontowana w bloku, który zaopatrzony jest odpowiednimi próbami. Po zamknięciu zapadki następuje test.

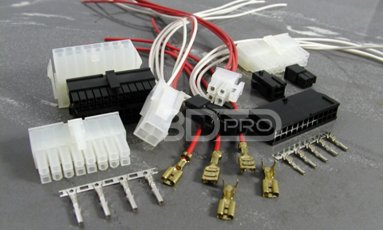

Przykładowe kostki do których wykonujemy bloki testowe i montażowe











Bloki

Blok testujący przyłącze elektrozaworu

Blok testujący przyłącze pompy wodnej

Blok montażowy uszczelki przewodu

Blok montażowy uszczelki przewodu

Blok testujący złącze LUMBERG

Blok testujący złącze

Blok testujący złącze LUMBERG

Blok testujący przewodu sensora

Blok testujący złącze INARCA

Blok testujący poprawność montażu

Blok testujący złącze TYCO

Blok testujący wtyczkę siedzenia kierowcy

Blok testujący listwę montażową z konektorami LUMBERG

Moduł montażowy opaski zaciskowej

Przeznaczony jest do montażu opaski zaciskowej na wiązce i jej detekcji. Opaska zaciskowa jest mocowana w module, następnie zostaje zaciśnięcia na wiązce kablowej. Specjalny czujnik optyczny wykrywa jej obecność i przesyła sygnał do jednostki sterującej. Po zakończonym procesie następuje automatyczne wypchnięcie zacisku.

Przykładowe opaski zaciskowe do których wykonujemy bloki detekcyjne i montażowe

Moduł montażowo-testujący konektora

Moduł wyposażony jest w blaszki kodowe, które pozwalają na test tylko konektora, który odpowiada kodowanym blaszkom. Konektor jest mocowany w gnieździe modułu. Następuje jego przytrzymanie przez zapadkę i wykonanie testu za pomocą igieł testowych. Po zakończeniu testu i innych aplikacji konektor zostaje automatycznie zwolniony

Przykładowe kostki do których wykonujemy bloki testowe, montażowe
