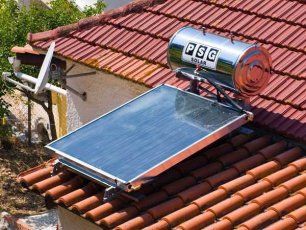

Kolektory słoneczne
Kolektory słoneczne- sprzedaż internetowa, lokalnie również montaż
Zakład Instalatorstwa Sanitarnego i C.O. zajmuje się sprzedażą (w tym wysyłkową) i montażem nowychkolektorów/solarów słonecznych angielskiej firmy Pro Eco Solutions Ltd. Tego typu podgrzewacze wody są dobrą alternatywą dla tradycyjnych kolektorów słonecznych płytowych i próżniowych, których średni koszt dla domków jednorodzinnych kształtował się ok. 14000zł. Biorąc pod uwagę nawet możliwość dofinansowania z Wfośigw były to dużo droższe rozwiązania w zakupie i w późniejszej eksploatacji niż oferowane przez nas bardzo proste konstrukcyjnie podgrzewacze wody: ciśnieniowe, bezciśnieniowe i z wężownicą. Są to idealne rozwiązania dla uzyskania ciepłej wody użytkowej w domkach jednorodzinnych, pensjonatach, polach namiotowych, gospodarstwach rolnych oraz placach.
 |
 |
 |
 |
 |
 |
Schemat działania kolektora słonecznego
Wybierz interesujący Cię typ kolektorów słonecznych:
Link: Montaż podgrzewacza/kolektora wody na dachu/ powierzchni skośnej
BEZCIŚNIENIOWE kolektory słoneczne
Budowa BEZCIŚNIENIOWYCH kolektorów słonecznych
Kolektor słoneczny składa się z rur próżniowych wykonanych ze szkła hartowanego borokrzemowego. Szkło te charakteryzuje się dużą odpornością na zmiany temperatury. Jest to produkt o dobrej odporności chemicznej i całkowicie bezpieczny dla człowieka i środowiska naturalnego. Rury zbudowane są z 2-óch rur szklanych o średnicy 47 mm i 58 mm., które są umieszczone koncentrycznie jedna w drugiej. Powietrze między nimi jest wypompowane a rury są zgrzane. Padające promienie na absorber znajdujący się na wewnętrznej rurze zamieniane jest w energię cieplną i powodują ogrzewanie wnętrza rury. Próżnia pmiędzy rurami jest doskonałym izolatorem i zapobiega utracie ciepła do atmosfery. Rury odporne są na grad o wielkości 25 mm.
Zbiornik jest wykonany ze stali nierdzewnej SUS 304-2B oraz jest zaizolowany pianką poliuretanową o grubości co najmniej 50 mm.
Zasada działania BEZCIŚNIENIOWYCH kolektorów słonecznych
W rurach i zbiorniku znajduje się woda. Pod wpływem promieni słonecznych woda w rurach nagrzewa się i unosi aż do góry zbiornika. Odbywa się ciągła cyrkulacja wody pomiędzy rurami próżniowymi a zbiornikiem, co powoduje stały wzrost temperautury. Wysoka sprawnośćkolektora wynika ze zdolności do absorbowania rozproszonego promieniowania słonecznego oraz maksymalnego ograniczenia strat ciepła, dzięki czemukolektor sprawdza się również w pochmurne dni. W zimę dodatkowo korzysta z promieni słonecznych odbitych od śniegu.
System bezciśnieniowych kolektorów słonecznych służy do grawitacyjnego zlewania ciepłej wody ze zbiornika do instalacji wodnej w naszym domu. Opcjonalnie można zamontować mały zbiornik wyrównawczy do automatycznego uzupełniania wody z sieci wodociągowej. System ten nie wymaga pomp oraz sterowników i jest bezpieczny z racji, iż pracuje na układzie otwartym układzie gdzie zagotowanie wody nie powoduje wzrostu ciśnienia w zbiorniku. Jeśli istniej potrzeba dostarczenia ciepłej wody powyżej poziom zbiornika to można zastosować pompę.
Zalety BEZCIŚNIENIOWYCH kolektorów słonecznych:
- kolektory próżniowe są bardziej wydajne niż standarodwe kolektory płaskie
- prosta budowa, mała awaryjność- żywotność rur powyżej 15 lat
- bezpośrednie połączenie kolektora ze zbiornikiem co znacznie eleminuje straty ciepła
- doskonale zaizolowany zbiornik kolektora (dobowy spadek temperatury wody 6-10 stopni C)
- nie trzeba stosować pomp i sterowników
- prosty montaż nie wymagający przeróbki dotychczasowej instalacji
Montaż kolektora słonecznego próżniowego ciśnieniowego
Instrukcja montażu kolektora bezciśnieniowego i z wężownicą
Link: Instrukcja montażu podgrzewacza bezciśnieniowego
Galeria BEZCIŚNIENIOWYCH kolektorów słonecznych
 |
 |
 |
Wybierz interesujący Cię typ kolektorów słonecznych:
CIŚNIENIOWE kolektory słoneczne
Budowa CIŚNIENIOWYCH kolektorów słonecznych
Kolektor słoneczny składa się z wykonanych z borokrzemowego szkła rur próżniowych. Próżnia znajdująca się pomiędzy dwiema warstwami szkła jest doskonałym izolatorem i zapobiega stratom cieplnym. W procesie potrójnej magnetronowej metalizacji zostaje naniesiony absorber (związek pochłaniający promienie słoneczne oraz przekształcający je w energię cieplną). Dodatkowe warstwy absorbera mają za zadanie utrzymać jak najwięcej energii wewnątrz rur oraz zapobiec utracie ciepła poprzez promieniowanie podczerwone. Nowa specjalna warstwa absorpcyjna ALN/AIN-SS/CU z dodatkiem miedzi, jest kolejną generacją warstw absorpcyjnych. Następczyni warstwy AL/N/AL charakteryzuje się większą wydajnością (nawet o 12%) i doskonałymi właściwościami absorpcyjnymi promieniowania słonecznego bezpośredniego i rozproszonego. Wnętrze rury próżniowej może nagrzać się nawet do 300ºC.
Wewnątrz rur próżniowych jest montowana tzw. „rurka ciepła” (heat pipe). Zgodnie z zasadą obniżania temperatury wrzenia wraz ze spadkiem ciśnienia postąpiono w przypadku „heat pipe” obniżając ciśnienie w środku poprzez odessanie powietrza. Ciecz w środku wymiennika „heat pipe” wrze dzięki czemu już w temperaturze 25 ºC. Miedź użyta do produkcji jest pozbawiona zawartości tlenu co zapewnia możliwość długiej i niezawodnej eksploatacji. Znajdujące się wewnątrz rur próżniowych aluminiowe radiatory wspomagają przekazywanie energii do miedzianych rurek ciepła.
Zbiornik jest wykonany ze stali nierdzewnej SUS 304 o grubości 1,3 - 2,0 mm. oraz jest zaizolowany pianką poliuretanową o grubości co najmniej 50 mm. Cały zestaw jest fabrycznie testowany przy ciśnieniu 10 bar i może być podłączony bezpośrednio pod sieć wodociągową. Ciepła woda wypływa ze zbiornika wypychana przez zimną wodę (pod ciśnieniem identycznym jakie jest w sieci wodociągowej).
Zasada działania CIŚNIENIOWYCH kolektorów słonecznych
Pod wpływem działania promieni słonecznych wnętrze rur próżniowych nagrzewa się. Za pośrednictwem aluminiowych radiatorów ciepło przekazywane jest do tzw. rurek ciepła. Gdy zostanie osiągnięta temperatura 25 ºC ciecz w rurce ciepła zacznie się gotować zamieniając się w parę. Para szybko uniesie się do góry do głowicy wymiennika gdzie oddając ciepło ulegnie schłodzeniu i powtórnemu skropleniu. Spłynie wtedy ponownie na dół rurki ciepła aby powtórzyć cały proces. Wysoka sprawność kolektora wynika ze zdolności do absorbowania rozproszonego promieniowania słonecznego (np. w pochmurne dni) oraz maksymalnego ograniczenia strat ciepła. Energia jest uzyskiwana nie tylko z bezpośrednio padających promieni słonecznych ale również ze światła odbitego od śniegu.
System do poprawnego działania nie wymaga pomp, sterowników oraz zbiorników wyrównawczych co czyni go bardzo niezawodnym. Woda znajduje się wyłącznie w zbiorniku i wypływa z niego pod ciśnieniem. Zestaw może być ustawiony na ziemi i może dostarczać wodę na wyższe kondygnacje budynku.
W przypadku uszkodzenia rury próżniowej cały układ nadal działa. Spada jedynie wydajność układu. W rurach próżniowych nie ma żadnych płynów co sprawia, że w każdej chwili można zdemontować rurę bez konieczności opróżniania układu.
Zalety CIŚNIENIOWYCH kolektorów słonecznych:
- kolektory próżniowe są bardziej wydajne niż standarodwe kolektory płaskie
- prosta budowa, mała awaryjność- żywotność rur powyżej 15 lat
- bezpośrednie połączenie kolektora ze zbiornikiem co znacznie eleminuje straty ciepła
- doskonale zaizolowany zbiornik kolektora (dobowy spadek temperatury wody 6-10 stopni C)
- nie trzeba stosować pomp i sterowników
- prosty montaż nie wymagający przeróbki dotychczasowej instalacji
- uszkodzenie rury próżniowej z „heat pipe” nie powoduje wyłącznia całego udładu a jedynie zmniejsza jego wydajność
- nie mam możliwości zatkania kolektora (np. w przypadku kolektorów płaskich lub opartych na „U”-rurkach)
Instrukcja montażu kolektora ciśnieniowego
Link: Instrukcja montażu podgrzewacza ciśnieniowego
Galeria CIŚNIENIOWYCH kolektorów słonecznych
 |
 |
 |
Wybierz interesujący Cię typ kolektorów słonecznych:
PRZEPŁYWOWE (z wężownicą) podgrzewacze wody/ kolektory słoneczne
Budowa PRZEPŁYWOWYCH kolektorów słonecznych
Budowa kolektora jest taka sama jak w przypadku podgrzewaczy bezciśnieniowych. Zbiornik wykonany jest ze stali nierdzewnej SUS 304-2B oraz zaizolowany pianką poliuretanową o grubości co najmniej 50 mm.
Model ten ma zainstalowaną wenątrz zbiornika miedzianą wężownicę, która może być bezpośrednio podłączona pod sieć wodociągową. W celu automatycznego uzupełnienia wody w zbiorniku mają również na wyposażeniu mały zbiorniczek wyrównawczy. Po całkowitym napełnieniu zawór dolotowy zostaje autmatycznie zamknięty przy pomocy pływaka.
Zasada działania PRZEPŁYWOWYCH kolektorów słonecznych
Identycznie jak w kolektorach bezciśnieniowych, z tym że w tym przypadku woda w zbiorniku nie jest używana, służy tylko jako bufor ciepła dla przepływającej pod ciśnieniem wody w wężownicy. Zaletą takiego rozwiązania jest możliwość uzyskania ciepłej wody użytkowej pod większym ciśnieniem. Nie ma potrzeby zlewania grawitacyjnego ani stosowania pomp. W zbiorniku zamiast wody może znajdować się wtedy roztwór glikolu , który może krążyć dodatkowo winstalacji c.o.
Tak samo jak w podgrzewaczu wody bezciśnieniowym system nie wamaga pomp oraz sterowników co czyni go bardzo niezawodnym. Otwarty obwód sprawia, że nawet zagotowanie wody nie podowduje wzrostu ciśnienia wewnątrz zbiornika.
Zalety PRZEPŁYWOWYCH kolektorów słonecznych:
- kolektory próżniowe są bardziej wydajne niż standarodwe kolektory płaskie
- prosta budowa, mała awaryjność- żywotność rur powyżej 15 lat
- bezpośrednie połączenie kolektora ze zbiornikiem co znacznie eleminuje straty ciepła
- doskonale zaizolowany zbiornik kolektora (dobowy spadek temperatury wody 6-10 stopni C)
- nie trzeba stosować pomp i sterowników
- prosty montaż nie wymagający przeróbki dotychczasowej instalacji
Galeria PRZEPŁYWOWYCH kolektorów słonecznych
Instrukcja montażu kolektora bezciśnieniowego i z wężownicą
 |
 |
 |
