NAPĘDY APRIMATIC

 do bram przesuwnych

Motoreduktory służą do napędu bram przesuwnych. Przy doborze odpowiedniego silnika należy uwzględnić wagę bramy i częstotliwość pracy (ilość cykli w ciągu doby). Istnieje możliwość zwiększenia prędkości liniowej bramy przez wymianę standardowego koła zębatego na koło o zwiększonej ilości zębów.

Napędy przesuwne ONDA 424:

ONDA 424 - instrukcja   ONDA 424 - karta katalogowa Zestaw do bram przesuwnych o wadze do 400 kg. W skład zestawu wchodzą: napęd o zasilaniu 24 V DC, pilot dwukanałowy, antena i para fotokomórek. Częstotliwość pracy 100 cykli/dzień. Siła ciągu 500 N.  DANE TECHNICZNE: Zasilanie: 230 V AC - 50 Hz Zasilanie silnika: 24 V DC Moc max: 80 W Max siła ciągu: 500 N Max pobór prądu: 4,2 A Temperatura pracy: -30° / +55° C Max prędkość liniowa: 10 m/min Wysokość koła zębatego: 70 mm Max waga bramy: 400 kg Ilość cykli /dzień: 100 Klasa ochrony: IP 44

Napędy przesuwne ONDA 801:

ONDA 800 - instrukcja montażu  ONDA 801 - karta katalogowa  T22 - instrukcja programowania Zestaw do bram przesuwnych o wadze do 800 kg. W skład zestawu wchodzą: napęd o zasilaniu 230 V, pilot dwukanałowy, antena i para fotokomórek. Częstotliwość pracy 200 cykli/dzień. Siła ciągu 1250 N. DANE TECHNICZNE: Zasilanie: 230 V AC - 50 Hz Max poboru prądu: 1,6 A Moc max: 260 W Zabezpieczenie termiczn: 90° C Waga: 10 kg Typ smaru: AprimGREASE Vc84 Temperatura pracy: -30° / +70° C Max prędkość liniowa: 9,5 m/min (z16)  12,0 m/min (z20) Siła ciągu: 1250 N (z16) 1000 N (z20) Max waga bramy: 800 kg (z16) 500 kg (z20) Ilość cykli /dzień: 100 (z16) 200 (z20) Klasa ochrony: IP 44

Napędy przesuwne AT 80:

AT80_83_85 - instrukcja montażu  AT 80 - karta katalogowa Napęd do bram przesuwnych o wadze do 1200 kg. Silnik zasilany napięciem 230 V, przekładnia w kąpieli olejowej. Częstotliwość pracy 800 cykli/dzień. Siła ciągu 1400 N. DANE TECHNICZNE: Zasilanie: 230 V AC - 50 Hz Max poboru prądu: 1,8 A Moc max: 330 W Zabezpieczenie termiczne: 90° C Temperatura pracy -30° / +70° C Max prędkość liniowa: 9,5 m/min (z16) 12,0 m/min (z20) Siła ciągu: 1400 N (z16) 1120 N (z20) Max waga bramy: 1200 kg (z16) 800 kg (z20) Ilość cykli /dzień: 200 (z16) 800 (z20) Klasa ochrony: IP 44

Napędy przesuwne ONDA 2001:

ONDA 2000 - instrukcja montażu  ONDA 2001 - karta katalogowa  T22 - instrukcja programowania Napęd do bram przesuwnych o wadze do 2000 kg. Silnik zasilany napięciem 230 V, przekładnia w kąpieli olejowej. Częstotliwość pracy 1000 cykli/dzień. Siła ciągu 2570 N.  DANE TECHNICZNE: Zasilanie: 230 V AC - 50 Hz Waga bramy: 2000 Kg Moc max:700 W Zabezpieczenie termiczne: 90° C Temperatura pracy: -30° / +70° C Max prędkość liniowa: 9,5 m/min (z16) Siła ciągu: 2570 N Ilość cykli /dzień: 1000 Klasa ochrony: IP 44

Napędy przesuwne AT 88T:

AT 88T - instrukcja montażu  AT 88T - karta katalogowa  A88E - instrukcja programowania Napęd do bram przesuwnych o wadze do 4000 kg. Silnik zasilany napięciem 380 V, przekładnia w kąpieli olejowej. Częstotliwość pracy 800 cykli/dzień. Moduł koła zębatego 4 mm. DANE TECHNICZNE: Zasilanie: 380 V Max waga bramy: 4000 Kg Moc max: 960 W Max pobór prądu: 2,6 A Moduł koła zębatego: 4 mm Temperatura pracy: -30° / +70° C Max prędkość liniowa: 9 m/min (z16) Wymiary zewnętrzne: 365 x 266 x 600 Ilość cykli /dzień: 800 Klasa ochrony: IP 44

NAPĘDY Aprimatic     do bram garażowych

Napędy garażowe APRIBOX 60:

APRIBOX 60 - instrukcja  APRIBOX 60 - instrukcja02  APRIBOX 60 - karta katalogowa Kompletny zestaw do napędu bram garażowych segmentowych i uchylnych. Silnik zasilany napięciem 24 V DC, wbudowany odbiornik, zabezpieczenie przeciwzgnieceniowe. Częstotliwość pracy 80 cykli/dzień. Szyna o długości 3.0 m. Siła ciągu 600 N. DANE TECHNICZNE: Zasilanie silnika: 24 VDC Zasilanie: 230 V AC - 50 Hz Długość szyny: 3,0 m Poziom hałasu: <50 dB Max prędkość liniowa: 0,1 ~ 0,2 m/sek Siła nacisku: 600 N Ilość cykli /dzień: 80 Max powierzchnia bramy: 10 m2 Max wysokość bramy: 2550 mm Klasa ochrony: IP 44

Napędy garażowe APRIBOX 80:

	APRIBOX 60 - instrukcja  APRIBOX 60 - karta katalogowa Kompletny zestaw do napędu bram garażowych segmentowych i uchylnych. Silnik zasilany napięciem 24 V DC, wbudowany odbiornik, zabezpieczenie przeciwzgnieceniowe. Częstotliwość pracy 80 cykli/dzień. Szyna o długości 3.0 m. Siła ciągu 800 N.

NAPĘDY Aprimatic    do bram skrzydłowych

Siłowniki elektromechaniczne lub hydrauliczne służą do napędu bram jedno- lub dwu- skrzydłowych. Przy doborze odpowiedniego siłownika należy uwzględnić wagę i szerokość skrzydła oraz częstotliwość pracy (ilość cykli w ciągu doby). Ważnym czynnikiem jest również wypełnienie skrzydła. Dla skrzydeł pełnych, należy przewidzieć odpowiedni zapas mocy siłownika, aby zrekompensować ewentualny napór wiatru na skrzydło bramy.


Napędy skrzydłowe RAIDER:

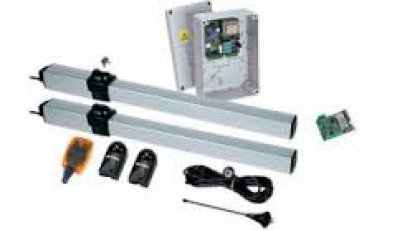

RAIDER instrukcja montażu  RSK24 instrukcja programowania  RAIDER karta katalogowa Zestaw do bram dwuskrzydłowych o długości skrzydła do 3.0 m i wadze do 200 kg. Składa się z dwóch siłowników elektromechanicznych o zasilaniu 24 V DC, pilota dwukanałowego, anteny i pary fotokomórek. Częstotliwość pracy 50 cykli/dzień. Siła nacisku 1500 N. DANE TECHNICZNE: Zasilanie silnika: 24VDC Zasilanie: 230 V AC - 50 Hz Max pobór prądu: 4A Max moc silnika: 70 W Temperatura pracy: -30° / +70° C Skok: 300 mm Max dł. skrzydła: 3,0 m Siła nacisku: 1500 N Ilość cykli /dzień: 50 Max kąt otwarcia: 110° Waga skrzydła: 200 (150kg) Klasa ochrony: IP 44

Napędy skrzydłowe RAIDER ONE:

RAIDER instrukcja montażu  RAIDER ONE instrukcja montażu  RSK24 ONE instrukcja programowania  RAIDER ONE karta katalogowa Zestaw do bram dwuskrzydłowych o długości skrzydła do 3.0 m i wadze do 800 kg. Składa się z dwóch siłowników elektromechanicznych o zasilaniu 24 V DC, pilota dwukanałowego, anteny i pary fotokomórek. Częstotliwość pracy 500 cykli/dzień. Siła nacisku 2500 N. DANE TECHNICZNE: Zasilanie silnika: 24 VDC Zasilanie: 230 V AC 50 Hz Max pobór prądu: 7 A Max moc silnika: 100 W Temperatura pracy: -30 ° / +70 ° C Skok: 300 mm Max dł. skrzydł: 3,0 m Siła nacisku: 2500 N Ilość cykli /dzień: 500 Max kąt otwarcia: 120° Waga skrzydła: 600 kg Klasa ochrony: IP 44

Napędy skrzydłowe SKIPPER:

RSK24 - instrukcja programowania  SKIPPER- instrukcja montażu  SKIPPER - karta katalogowa Zestaw do bram dwuskrzydłowych o długości skrzydła do 3.0 m i wadze do 200 kg. Składa się z dwóch siłowników elektromechanicznych o zasilaniu 24 V DC, pilota dwukanałowego, anteny i pary fotokomórek. Częstotliwość pracy 80 cykli/dzień. Moment obrotowy 150 Nm. Przeznaczony do montażu na szerokich słupkach. DANE TECHNICZNE: Zasilanie silnika: 24VDC Zasilanie: 230 V AC - 50 Hz Max pobór prądu: 4A Max moc silnika: 70 W Temperatura pracy: -30° / +70° C Moment obrotowy: 150 Nm Max dł. skrzydła: 3,0 m Ilość cykli /dzień: 80 Max kąt otwarcia: 120° Waga skrzydła: 200 (150kg) Klasa ochrony: IP 44

Napędy skrzydłowe ZT 44:

ZT 44 karta katalogowa  ZT 44 - Odpowietrzanie  ZT42_44 instrukcja montażu  T11 - instrukcja programowania Zestaw do bram dwuskrzydłowych o długości skrzydła do 4.0 m i wadze do 800 kg. Składa się z dwóch siłowników elektrohydraulicznych o zasilaniu 230 V, pilota dwukanałowego, anteny i pary fotokomórek. Częstotliwość pracy 800 cykli/dzień. Siła nacisku 3850 N. Blokada hydrauliczna w pozycji otwartej i zamkniętej. DANE TECHNICZNE: Zasilanie: 230 V AC - 50 Hz Wersje A-B-C - SF RF DS Regulacja przepływu: TAK Skok roboczy tłoka: 275mm Siła nacisku: 3850 N Spowolnienie przy otwieraniu i zamykaniu: SF RF DS Max dł. skrzydła: 4,0 m Temperatura pracy: -30° / +70° C System przeciwzgnieceniowy: BY - PASS Ilość cykli /dzień: 800 Moc maxymalna: 250W Zabezpieczenie termiczne: 120° C Klasa ochrony: IP 55
